KSM11 User Guide

Document

KSM11 Brochure

KSM11 Spec Sheet

Shure

3-polige XLR

<h2>Welche Vorteile hat die Doppelmembran?</h2>

<ul>
	<li>Besonders konstante Richtcharakteristik &uuml;ber den gesamten Frequenzgang und damit extreme R&uuml;ckkopplungssicherheit</li>
	<li>Reduzierter Nahbesprechungseffekt f&uuml;r ein &auml;u&szlig;erst klares, sauberes Signal</li>
	<li>Die M&ouml;glichkeit der schaltbaren Richtcharakteristik&nbsp;(beim KSM9 Niere und Superniere)</li>
</ul>

<h2>Wie klingt das KSM9?</h2>

<p>Der Klang ist &auml;u&szlig;ert klar, detailreich und nat&uuml;rlich. Der hohe Dynamikumfang und das niedrige Eigenrauschen erm&ouml;glichen es, auch leiseste Nuancen der Stimme wiederzugegeben.<br />
Der reduzierte Nahbesprechungseffekt sorgt f&uuml;r ein besonders sauberes Signal in den tiefen Frequenzen.<br />

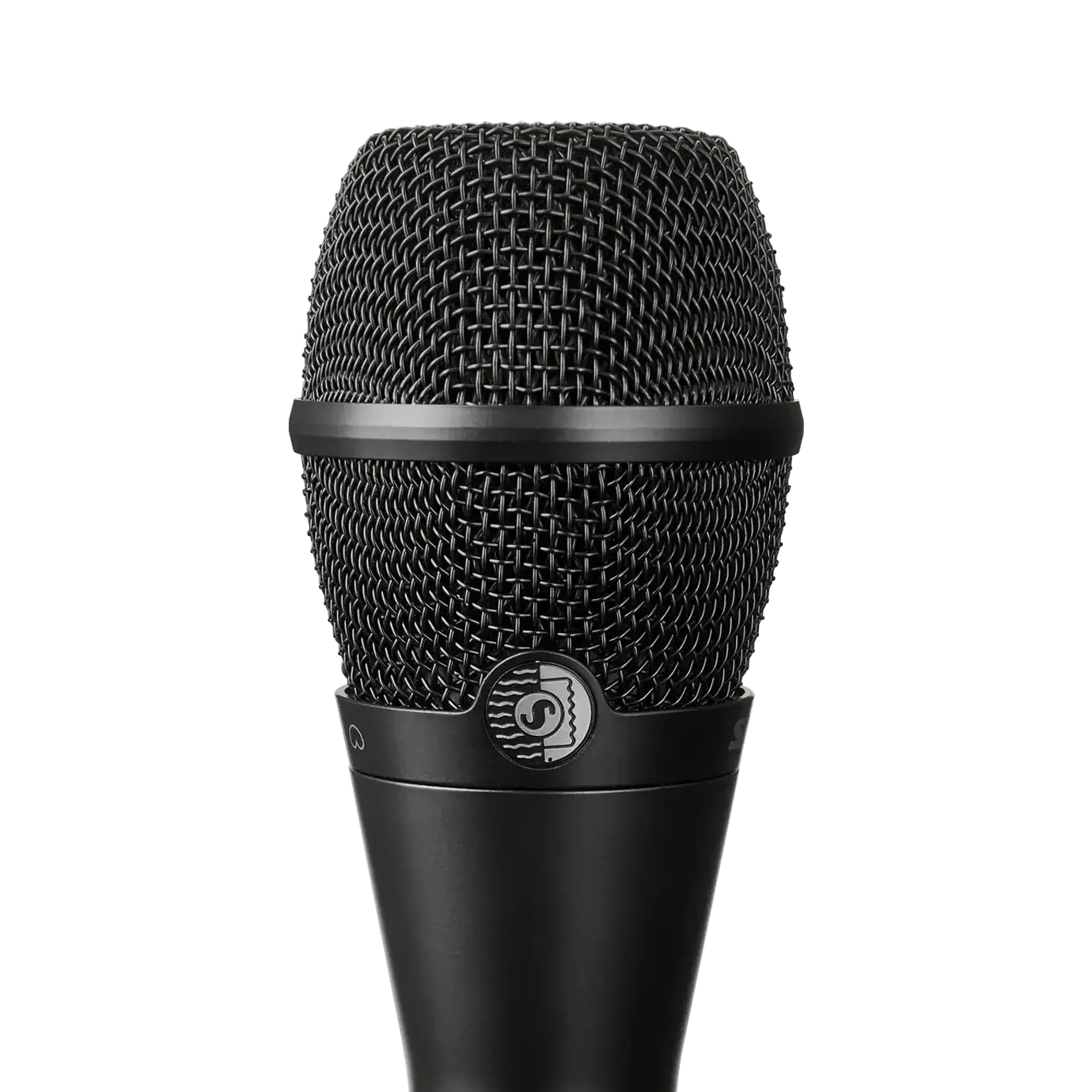

Der dreistufige, geh&auml;rtete Korb mit integriertem Popschutz minimiert st&ouml;rende Atem- und Windger&auml;usche.</p>

<h2>Umschalten zwischen Niere und Superniere</h2>

<p>Unter dem Korb, der einfach abgeschraubt werden kann, befindet sich der Schalter zum Umschalten zwischen Nieren- und Supernierencharakteristik. Das ist auch der Unterschied zum KSM9HS, das ein Umschalten zwischen breiter Niere und Hyperniere erlaubt. Beide Mikrofone k&ouml;nnen damit je nach B&uuml;hnen- und Monitorsetup bzw. Vorlieben des Andwenders in Sekunden flexibel angepasst werden kann.</p>

<h2>Studiosound robust genug f&uuml;r die B&uuml;hne?</h2>

<p>Wie alle Shure Produkte ist auch das KSM9 extrem robust und Road-tauglich konstruiert. Der geh&auml;rtete Korb und das Metall-Druckgussgeh&auml;use widerstehen dem robusten B&uuml;hnenalltag problemlos.</p>

<h2>Aufnahmen am Rechner</h2>

<p>Das KSM9 liefert auch bei Aufnahmen ein hervorragendes Ergebnis. F&uuml;r digitale Aufnahmen direkt am Rechner kann es in Verbindung mit dem X2u XLR-auf-USB Interface schnell und einfach an den USB Port eines Rechners angeschlossen werden.</p>

<h2>Du hast die Wahl: anthrazit oder champagnerfarben</h2>

<p>Das KSM9 gibt es entweder dezent in anthrazit (KSM9/CG) oder auff&auml;llig in champagnerfarben (KSM9/SL).</p>


Premium Kondensator-Gesangsmikrofon

KSM9 User Guide

Shure Architect Specifications Ausschreibungstexte (ZIP)

KSM Brochure

KSM9 Spec Sheet

application/vnd.openxmlformats-officedocument.spreadsheetml.sheet

Shure Architect Specifications Ausschreibungstexte (XLS)

application/vnd.openxmlformats-officedocument.wordprocessingml.document

Shure Architect Specifications Ausschreibungstexte  (DOC)

Shure Architect Specifications Ausschreibungstexte (PDF)

<ul>
	<li>Premium Kondensator-Gesangsmikrofone f&uuml;r anspruchsvollste B&uuml;hnenperformance</li>
	<li>Doppelmembran mit schaltbarer Richtcharakteristik (Niere, Superniere)</li>
	<li>&Auml;u&szlig;erst klarer, nat&uuml;rlicher und detailreicher Sound mit minimiertem Nahbesprechungseffekt</li>
	<li>Extreme R&uuml;ckkopplungssicherheit</li>
	<li>Niedriges Eigenrauschen und hoher Dynamikumfang (130 dB)</li>
	<li>&Uuml;bertr&auml;gt auch hohe Lautst&auml;rken ohne Verzerrungen (bis 152 dB)</li>
	<li>Integrierter Popfilter minimiert st&ouml;rende Atem- und Windger&auml;usche</li>
	<li>Dreistufiger, geh&auml;rteter Korb und extrem robuste Metallkonstruktion sch&uuml;tzen vor Besch&auml;digungen</li>
	<li>Zweistufiger Ersch&uuml;tterungsabsorber minimiert Trittschall und Griffger&auml;usche</li>
	<li>Erh&auml;ltlich in anthrazit (KSM9CG) oder champagnerfarben (KSM9SL)</li>
</ul>


Handmikrofon

Kontouriert

religiöse Einrichtungen

Touring/Rental

Performance

Recording

Premium-Bühnen-Gesangsmikrofon. Hochwertige Kondensatorkapsel mit schaltbarer Charakteristik (Niere, Superniere).

Niere

Superniere

Gesang

Studio-Aufnahme

Shure KSM Microphones - Product Overview

"Das Shure KSM9 bietet die rockigste Performance des Trios. Dies schlägt sich einerseits im druckvollen Sound nieder, anderseits hat das Mikro einen sehr geringen Nahbesprecheffekt, so dass es wirklich mit Lippenkontakt besungen werden kann, ohne sich den Sound komplett zu vermatschen. Hinzu kommt, dass das KSM9 am Feedback unempfindlichsten im Test agiert. Hier also meine klare Empfehlung für lauteren Pop und Rockbands. Mit diesem Werkzeug kann sich der Gesang durchsetzen."


Amazona.de, Vergleichstest, November 2013

Gewinner des ProSoundWeb Reader’s Choice Award 2015 in der Kategorie „Kondensator-Mikrofone, Performance“


ProSound, 2015

Gewinner des ProSoundWeb Reader’s Choice Award 2009 in der Kategorie "Kondensator-Mikrofone"


ProSound, 2009

Sprache

Das KSM9 ist das Premium-Mikrofon für Sprache und Gesang auf der Bühne. Die hochwertige Technologie sorgt für anspruchsvollsten Klang in Studioqualität. Es war das erste Live-Gesangsmikro mit Doppelmembran und schaltbarer Richtcharakteristik (Niere und Superniere) für eine vollendete Stimmwiedergabe.

KSM9

Kondensator

TV Studio

Club

Live-Auftritt

Stadion

KSM9 Funksystem Optionen

Als Funkmikrofon ist das KSM9 in verschiedenen Funksystemen verfügbar - analog und digital.

Kondensator-Gesangsmikrofon, Anthrazit-farbene Version

KSM9/CG

Kondensator-Gesangsmikrofon, Champagner-farbene Version

KSM9/SL

Wireless Workbench 7

ShurePlus™ Channels

Digitales Drahtlossystem

Broadcast Broschüre (TV Studio), Deutsch

AD4D CAD

Axient Digital Spec Sheet

AD1 CAD

AD2 User Guide

AD1LEMO3 CAD

Axient Digital Frequency Compatibility Chart

AD4Q User Guide

AD2/KSM8 CAD

AD1 User Guide

Axient Digital ADX Architect Specifications

Axient Digital AD Architect Specifications

AD4Q CAD

AD2/KSM9 CAD

ADX2/SM58 W CAD

ADX2FD User Guide

Broadcast Brochure (TV Studio), English

Axient Digital Specification Sheet,  German

ADX1M CAD

Disqualified Network Switches for Shure Dante Devices

Axient Digital Public Safety Notice

AXT600 CAD

Axient Digital Brochure

Broadcast Brochure (TV & Film)

ADX2 User Guide

Frequency guide DE October 2020

Axient Digital Network Command Strings

ADX1 CAD

SBC220 CAD

AD2/B87 CAD

ADX2/K9 CAD

AD2/SM58 CAD

ADX1 with Clip CAD

AD4D User Guide

ADX2/B58 CAD

ADX1M User Guide

ADX1 User Guide

ADX2/B87 CAD

<ul>
	<li>Schaltbandbreite von bis zu 184 MHz über alle Empfänger und Sender</li>
	<li>Bis zu 23 Kanäle in einem 8 MHz-Band im Standard-Modus; bis zu 63 Kanäle in 8 MHz im High Density Mode</li>
	<li>Senderformate: Handsender, Taschen- oder Micro-Taschensender (nur ADX Serie)</li>
	<li>Stromversorgung durch Shure Lithium-Ionen-Akkus (bei AD Sendern auch durch AA Batterien)</li>
</ul>

<p>SCHUTZ DES HF-SIGNALS</p>

<ul>
	<li>Dank der zuverlässigen Signalqualität, in komplexesten Umgebungen, sorgt Axient Digital für maximale Stabilität und Reichweite und klare Wiedergabe für kompromisslosen Klang – jederzeit und überall.</li>
	<li>Digitalfunk der neuesten Generation + Analyse der Kanalqualität. Ein leistungsfähiges Modulationsschema sorgt durch eine patentierte Technologie für maximale Signalstabilität. Die in 5 Segmente unterteilte Anzeige der Kanalqualität ermöglicht Echtzeitanalysen des HF Signal-Rausch-Abstands zur Einschätzung der Reichweite und Erkennung potentieller Interferenzen.</li>
	<li>True Digital Diversity. Bei Axient Digital kommen zwei separate HF-Signale je Empfangskanal zum Einsatz, die auf einem qualitätsbasierten Maximal-Ratio-Combining-Algorithmus beruhen. Dadurch wird ein optimaler Schutz gegen Interferenzen mit Reflexionen und anderen Störquellen sichergestellt.</li>
	<li>QuadversityTM. Bei Quadversity werden einem Kanal vier Antenneneingänge zugewiesen. Damit werden eine größere Reichweite, die Möglichkeit separater Zonen sowie eine höhere Festigkeit gegen Interferenzen mit Reflexionen und HF-Störgeräusche realisiert.</li>
	<li>Empfänger und Sender mit großer Schaltbandbreite. Eine große Schaltbandbreite von bis zu 184 MHz über alle Empfänger und Sender bietet eine enorme Abdeckung des Spektrums und vereinfacht die Inventarisierung für Verkäufer und Anwender.</li>
	<li>Spektrumeffizienz. Im High Density Mode lässt sich die Kanalzahl des Systems um ein Vielfaches erhöhen. Damit sind bis zu 47 aktive Kanäle in einem 6-MHz-Band (63 aktive Kanäle in einem 8-MHz-Band) möglich – natürlich bei konstant hoher Audioqualität.</li>
	<li>Reichweite. Wählbare Übertragungsmodi und Leistungspegel gewährleisten optimale Reichweite und Audioqualität mit einer Ausfallsicherheit wie bei der analogen Übertragung, einer Rauschsperre ohne Artefakte und einer schnellen Signalregenerierung bei Wiedereintritt in den Betriebsbereich.</li>
	<li>Frequency Diversity. Durch die Übertragung von zwei identischen Signalen auf voneinander unabhängigen Frequenzen wird die Betriebssicherheit maximiert. Wird das aktive Signal schwächer, übernimmt das andere ganz automatisch. Bei Verwendung des ADX2FD Handsenders überwacht Axient Digital die Übertragung der zwei Kanäle und stellt damit ein optimales Audiosignal sicher.</li>
	<li>Interferenzerkennung und -vermeidung. Mittels Echtzeit-Monitoring über den AXT600 Spektrum Manager können Toningenieure HF-Interferenzen umgehen, indem sie manuell eine freie Backup-Frequenz zuweisen oder das System so programmieren, dass es diese Aufgabe automatisch erledigt.</li>
</ul>

<p>AUDIOQUALITÄT</p>

<ul>
	<li>Axient Digital bedeutet kompromisslose HF- und Audioqualität. Mit der niedrigsten Latenz überhaupt, dem transparenten Frequenzgang und einem großen Dynamikbereich liefert das System einen echten, authentischen Sound. Ungeachtet der Location – Sie erleben stets die zuverlässige Audioqualität von Shure.</li>
	<li>Extrem geringe Latenz. Eine Latenz von gerade mal 2 Millisekunden zwischen Schallwandler und analogem Ausgang garantiert konstanten, kohärenten Klang. (Die Latenz hängt vom Betriebsmodus ab. Im High Density Mode beträgt die Latenz 2,9 ms.)</li>
	<li>Transparenter Klang. Ein linearer Übertragungsbereich von 20 Hz bis 20 kHz ermöglicht eine saubere Audiowiedergabe.</li>
	<li>Verschlüsselung. Die 256-Bit-Verschlüsselung nach Advanced Encryption Standard (AES) sorgt für absolut abhörsichere Übertragung.</li>
	<li>Dynamikbereich. Ein großer Dynamikbereich von über 120 dB sorgt für einen beeindruckenden Signal-Rausch-Abstand und ein präzises Einschwingverhalten.</li>
	<li>Digitale Ausgänge. Über den konfigurierbaren 4-Port-Switch lässt sich das digitale Audionetzwerk Dante™ für kombinierte Steuerung/Audio oder separate Streams mit Redundanz nutzen. Der AES3- und AES67-Ausgang liefert eine weitere Option für kristallklares, digitales Audio.</li>
</ul>

<p>STEUERUNG & KONTROLLE</p>

<ul>
	<li>ShowLink® Fernsteuerung. Wireless Workbench®, die ShurePlus™ Channels iOS App und netzwerkbasierte Akku-Überwachung sorgen für unübertroffene Kontrolle und ermöglichen optimale Performance.</li>
	<li>Wireless Workbench & ShurePlus Channels App. Wireless Workbench bietet umfassende Kontrolle mit einem verbesserten Interface, Zugang zum erweiterten HF-Spektrum- und Timeline-Aufzeichnung, Frequenzkoordination und Monitoring der Live-Performance. Steuerung und Überwachung sind auch jederzeit von einem mobilen Endgerät über die ShurePlus Channels iOS App möglich.</li>
	<li>ShowLink Fernsteuerung Unter Verwendung einer stabilen 2,4-GHz-Diversity-Funkverbindung ermöglichen ADX-Sender mit ShowLink Tontechnikern eine umfassende Echtzeit-Fernsteuerbarkeit aller Senderparameter.</li>
	<li>DanteTM Cue & DanteTM Browse. Mit Dante Cue lässt sich jeder Axient Digital Kanal im Netzwerk über einen einzigen Kopfhörerausgang ganz einfach per Knopfdruck abhören. Darüber hinaus ermöglicht Dante Browse das Hi-Fi-Monitoring jedes Dante-fähigen Gerätes im Netzwerk.</li>
	<li>Vernetzte Ladeoptionen. Hochleistungsfähige Akkus und Ladegeräte liefern detaillierte Informationen zu wichtigen Parametern wie Restlaufzeit in Stunden und Minuten und Ladestatus.</li>
</ul>

<p>US Patent-Nummern 9667216, 9667285. Weitere Patentanmeldungen ausstehend.</p>


Maximale Signalstabilität

Transparenter Sound

Optimiertes Management

Gemacht, um im Rampenlicht zu bestehen

Warum es besser ist

Shure Axient Digital pushes the limits of RF

Broadcast/ENG

Kommerzielle Installationen

Film & TV Produktion

Theater

Unerreichte Signalstabilität, klare Klangqualität, flexible Hardware-Optionen, erweiterte Anschluss-Optionen und umfassende Steuerungsmöglichkeiten.

TV/Film & ENG

Präsentation

Wie es funktioniert

Axient Digital

Shure Axient Digital

Shure Axient Digital Training

Qualität bis ins Detail

Wenn auf den großen Bühnen überall auf der Welt vor einem Millionenpublikum performt wird, wird dem Funkmikrofon eine ungemein wichtige Aufgabe zuteil. Der Sound muss klar und natürlich sein. Er muss im Rampenlicht bestehen und jederzeit präsent sein. Es gibt nur ein System, das diese Herausforderung perfekt meistert: Axient® Digital.

Blechblasinstrument

Chor

E-Bass/Amp

E-Gitarre/Amp

Mundharmonika

Holzblasinstrument

Axient Digital,

Auditorium

Hörsaal

Proberaum

Bühne & Veranstaltungen

Theaterbühne

SystemOn

<h4>Welche Klangqualit&auml;t bietet diese digitale Funkstrecke?</h4>

<p>Dank digitaler Signalverarbeitung bietet ULX-D eine unverf&auml;lschte, klare und akkurate Klangwiedergabe. &nbsp;Der erweiterte &Uuml;bertragungsbereich von 20 Hz bis 20 kHz mit linearem Frequenzgang f&auml;ngt in Kombination mit der digitalen Audioaufl&ouml;sung von 24 Bit und 48 kHz jedes Detail mit absoluter Pr&auml;zision ein. Der gro&szlig;e Dynamikumfang von mehr als 120 dB erm&ouml;glicht einen herausragenden Signal-Rausch-Abstand.<br />
Das propriet&auml;re Gain Ranging von Shure optimiert den Dynamikumfang des Systems f&uuml;r jede Eingangsquelle und beseitigt das ansonsten notwendige, manuelle Anpassen der Pegel am Sender.&nbsp;</p>

<p>Auch im anmeldefreien VHF Frequenzband V51 erh&auml;ltlich.</p>

<h4>Aus welchen Komponenten besteht ULX-D?</h4>

<p><strong>Empf&auml;ngeroptionen</strong><br />
Ethernet-Netzwerk erm&ouml;glicht die optimierte Konfiguration f&uuml;r mehrere Empf&auml;nger.<br />
ULXD4 Funkempf&auml;nger: halbe 19&ldquo;-Rackbreite (9,5&quot;)<br />
ULXD4D Zweikanal-Funkempf&auml;nger: volle 19&ldquo;-Rackbreite<br />
ULXD4Q Vierkanal-Funkempf&auml;nger: volle 19&ldquo;-Rackbreite<br />
ULXD4D (zweifach) und ULXD4Q (vierfach) Empf&auml;nger beinhalten zahlreiche zus&auml;tzlichen Funktionen:</p>

<ul>
	<li>Taschensender mit Frequency Diversity</li>
	<li>HF-Kaskadierungsanschl&uuml;sse</li>
	<li>interne Stromversorgung</li>
	<li>Kanalsummierung des Audioausgangs, um Audiosignale auf mehrere Ausg&auml;nge zuzuweisen</li>
	<li>Dante&trade; Digitalnetzwerk f&uuml;r Mehrkanal-Audio &uuml;ber Ethernet</li>
	<li>doppelte Ethernetbuchsen</li>
	<li>Frequency Diversity der Taschensender sch&uuml;tzt vor Audiosignalverlust, egal ob durch HF-Funkst&ouml;rungen oder Leistungsverlust in einem Sender verursacht, um in kritischen Anwendungen permanente Audiosignale sicherzustellen. Die gleiche Audioquelle wird von zwei Sendern auf verschiedenen Funkfrequenzen gesendet. Sollte es beim Empfang auf einer Frequenz zu Problemen kommen, bieten die Zweifach- und Vierfach-Empf&auml;nger der ULX-D Serie weiterhin optimale Audiosignale, indem sie automatisch auf eine freie Frequenz umschalten. Das Umschalten zwischen Kan&auml;len geschieht innerhalb von Millisekunden ohne h&ouml;rbare Unterbrechung f&uuml;r die Anwender.</li>
</ul>

<p><strong>Funksender-Optionen</strong><br />
ULXD1 Drahtloser Taschensender: Der ULXD1 ist mit einer Auswahl an Lavalier-, Headset- und Clip-Mikrofonen von Shure kompatibel.<br />
ULXD2 Funk-Handsender: Die Mikrofonkapsel des ULXD2 kann gewechselt werden und ist &nbsp;mit allen dynamischen und Kondensatorkapseln von Shure kompatibel. Hieraus ergibt sich eine umfassende Auswahl von Klang- und Richtcharakteristiken.</p>

<p>Weitere Komponenten<br />
Wireless Workbench 6: Das ULX-D ist mit der Wireless Workbench 6 Software kompatibel, die eine fortschrittliche Frequenzkoordination, -&uuml;berwachung und -steuerung erm&ouml;glicht.</p>

<h4>Mit welchen Systemen von Drittherstellern ist ULX-D kompatibel?</h4>

<p>Das ULX-D Drahtlossystem bietet die nahtlose Integration in Mediensteuerungssysteme von AMX und Crestron.</p>

<h4>&Uuml;ber welche Funktionen verf&uuml;gt ULX-D?</h4>

<p>Das ULX-D Drahtlossystem liefert erstklassige Spektrumeffizienz (regionsabh&auml;ngig) und hohe Signalstabilit&auml;t. Durch die Minimierung von Intermodulationsverzerrungen k&ouml;nnen deutlich mehr Sender auf jedem Kanal betrieben werden.<br />
Im Standardmodus k&ouml;nnen bis zu 22 Sender in einem 8-MHz Frequenzband betrieben werden. Alle Empf&auml;nger bieten jedoch den High Density Modus f&uuml;r Anwendungen, die eine hohe Kanalanzahl ben&ouml;tigen. Die Anzahl der gleichzeitig verwendbaren Kan&auml;le pro Frequenzband steigt dadurch immens. Bis zu 63 aktive Sender k&ouml;nnen mit dem High Density Modus in einem 8-MHz Frequenzband betrieben werden, ohne Einschr&auml;nkung der Audioqualit&auml;t.&nbsp;<br />
F&uuml;r den einfachen Betrieb findet, priorisiert und w&auml;hlt die Scan-Funktion die saubersten, verf&uuml;gbaren Frequenzen. Die Interferenzerkennung informiert Anwender mit einem sofortigen Alarm, falls das System St&ouml;rsignale erkennt.<br />
Anwendungen, bei denen eine abh&ouml;rsichere &Uuml;bertragung ben&ouml;tigt wird, k&ouml;nnen in ULX-D &uuml;ber den Advanced Encryption Standard (AES) in 256 Bit verschl&uuml;sselt werden und bieten umfassenden Datenschutz. HF-Funkst&ouml;rungen werden so reduziert, indem nur das verschl&uuml;sselte Signal am Empf&auml;nger angenommen wird.<br />
Moderne Lithium-Ionen Akku-Technologie erlaubt eine im Vergleich zu Alkali-Batterien verl&auml;ngerte Betriebsdauer von zw&ouml;lf Stunden im Dauerbetrieb, mit detaillierter &Uuml;berwachung des Akkustatus. Dank Lithium-Ionen-Chemie und Shures intelligenter Akkuschaltkreise k&ouml;nnen wiederaufladbare Akkus genutzt werden, die keinen Memoryeffekt besitzen, weshalb man sie auch nicht vollst&auml;ndig entladen muss, um die Lebensdauer der Akkus zu erhalten. Sender und Empf&auml;nger zeigen die verbleibende Batterielebensdauer in Stunden und Minuten mit einer Genauigkeit von bis zu 15 Minuten an.</p>


Digitale Drahtlossysteme

ULX-D Brochure

ULX-D User Guide

ULXD4D ULXD4Q User Guide

ULX-D Spec Sheet

ULXD8 CAD

ULX-D Command Strings

ULXD6 CAD

ULXD2/SM58 CAD

ULX-D CAD

ULX-D Frequency Compatibility Chart

ULX-D Architect Specifications

Wireless Systems Comparison Chart

<ul>
	<li>erweiterter &Uuml;bertragungsbereich von 20 Hz bis 20 kHz mit linearem Frequenzgang&nbsp;</li>
	<li>24 Bit/48 kHz digitale Audioaufl&ouml;sung</li>
	<li>mehr als 120 dB Dynamikumfang, 130 dB (typisch) beim Einsatz des Digitalaudionetzwerks Dante&trade;&nbsp;</li>
	<li>Shure Gain Ranging optimiert den Dynamikumfang f&uuml;r jeden Pegel der Eingangsquelle</li>
	<li>integrierte Limiter-Schaltung verhindert digitale Audio&uuml;bersteuerung</li>
	<li>Frequenzkoordination, &Uuml;berwachung und Steuerung dank Kompatibilit&auml;t mit der Wireless Workbench&reg; 6 Software</li>
	<li>Funkkanaleffizienz &ndash; 22 aktive Sender pro 8-MHz-Frequenzband im High-Density-Modus bis zu 63 aktive Sender pro 8-MHz-Frequenzband ohne Verminderung der Audioqualit&auml;t</li>
	<li>optimiertes Scannen findet und priorisiert automatisch die saubersten Frequenzen, die den Sendern &uuml;ber eine IR-Synchronisation manuell &uuml;bertragen werden</li>
	<li>Interferenzerkennung bietet sofortige Warnmeldungen</li>
	<li>AES-256 Bit Verschl&uuml;sselung bietet un&uuml;berwindbaren Datenschutz und beseitigt HF-Funkst&ouml;rungen, indem nur das verschl&uuml;sselte Signal am Empf&auml;nger verarbeitet wird</li>
	<li>Lithium-Ionen Akkutechnologie bietet bis zu zw&ouml;lf Stunden Dauerbetrieb, inklusive detaillierter &Uuml;berwachung des Ladestatus und ohne Memoryeffekt</li>
	<li>Sender und Empf&auml;nger zeigen die verbleibende Betriebsdauer der Akkus mit einer Genauigkeit von 15 Minuten an</li>
	<li>Ethernet f&uuml;r die optimierte&nbsp;Konfiguration mehrerer Empf&auml;nger</li>
	<li>abnehmbare Halbwellenantennen</li>
	<li>bis zu 72 MHz Bandbreite (regionsabh&auml;ngig)</li>
	<li>bis zu 60 dB regelbare Systemverst&auml;rkung</li>
	<li>sowohl Sender als auch Empf&auml;nger verf&uuml;gen &uuml;ber ein robustes Metallgeh&auml;use</li>
	<li>w&auml;hlbare HF-Ausgangsleistung des Senders zwischen 1, 10 und 20 mW</li>
	<li>Sender bieten R&uuml;ckw&auml;rtskompatibilit&auml;t zu AA Alkali-Batterien</li>
</ul>


Klang nah am Original

Skalierbare Kontrolle

Sicherer Sound

Netzwerkbasiertes Laden

Unternehmen

Bildung

Verwaltung

Das digitale Drahtlossystem ULX-D bietet hohe Audioqualität und erstklassige HF-Leistung für anspruchsvolle Beschallungsanwendungen im Installationsbereich.

Konferenz

Houses of Worship

Aussenaufnahmen

Andere Instrumente

E-Gitarre/Bass

ULX-D

Shure ULX-D Digital Wireless Systems

Shure ULX-D Digital Wireless System: Quad and Dual Receivers

Shure ULX-D Digital Wireless - ULXD6 and ULXD8

How to use Shure ULX-D Networked Charging Stations with WWB6

Gewinner des ProSoundWeb Reader’s Choice Award 2016 in der Kategorie „Mikrofone, Funksysteme“


ProSound, 2016

Große Konferenz- und Kongressinstallationen verlangen modernen Drahtlossystemen eine Menge ab. Als campusweite Lösung ist das ULX-D® Drahtlossystem eine sichere, skalierbare und robuste Wahl, die allen digitalen Herausforderungen mehr als gerecht wird. ULX-D bietet die Koordination unterschiedlicher Schallquellen bis hin zum Schutz vor HF-Interferenzen durch Smartphones oder andere Streusignale.

ULX-D,

Konferenzraum

Unternehmenspräsentation

<h4>Wo kann QLX-D eingesetzt werden?</h4>

<p>Dieses digitale Drahtlossystem eignet sich ideal f&uuml;r mittlere sowie gro&szlig;e Veranstaltungen und Installationen, wie beispielsweise Pr&auml;sentationen, &nbsp;kleinere Live-B&uuml;hnen und Kirchen. Unter Idealbedingungen erzielt man &uuml;ber eine Reichweite von 100 Metern ein sauberes, stabiles Signal.</p>

<p>Auch im anmeldefreien VHF Frequenzband V51 erh&auml;ltlich.</p>

<h4>Welche Klangqualit&auml;t bietet diese digitale Funkstrecke?</h4>

<p>Das QLX-D bietet professionelle Klangqualit&auml;t. QLX-D liefert eine transparente 24-Bit-Audioaufl&ouml;sung mit einem weiten Frequenzbereich, w&auml;hrend der Dynamikumfang von 120 dB f&uuml;r einen exzellenten Signal-Rauschabstand sorgt. Dar&uuml;ber hinaus liefert das System eine niedrige Systemlatenz von lediglich 2,9 Millisekunden.&nbsp;<br />
<br />
Dank des erweiterten linearen Frequenzgangs (20 Hz bis 20 kHz, abh&auml;ngig vom eingesetzten Mikrofon) eignet sich QLX-D f&uuml;r zahlreiche Anwendungen.</p>

<h4>Aus welchen Komponenten besteht das QLX-D?</h4>

<p><strong>Empf&auml;nger</strong></p>

<ul>
	<li>QLXD4 Funkempf&auml;nger: Der QLXD4 ist ein digitaler Funkempf&auml;nger mit halber 19&ldquo;-Rackbreite in einer H&ouml;heneinheit. Er bietet eine Ethernet-Buchse f&uuml;r die Verbindung mit externen Ger&auml;ten und Kompatibilit&auml;t zur Shure Wireless Workbench 6 Software sowie der ShurePlus Channels iOS App.</li>
	<li>Er kann zudem in Steuersysteme von Drittanbietern integriert werden, darunter AMX und Crestron.</li>
</ul>

<p><strong>Funksender-Optionen</strong></p>

<ul>
	<li>QLXD1 Drahtloser Taschensender: Der QLXD1 ist mit einer Auswahl von Shure-Lavalier-, Headset- und Clip-Mikrofonen kompatibel.</li>
	<li>QLXD2 Funk-Handsender: Die Mikrofonkapsel des QLXD2 kann gewechselt werden und mit allen dynamischen und Kondensatorkapseln von Shure genutzt werden. Hieraus ergibt sich eine umfassende Auswahl von Klang- und Richtcharakteristiken.</li>
</ul>

<p>S&auml;mtliche Komponenten sind als robuste Metallkonstruktionen konzipiert und bestehen daher auch in herausfordernden Umgebungen.</p>

<h4>Welche Funktionen stehen zur Verf&uuml;gung?</h4>

<p>QLX-D erm&ouml;glicht eine moderne Verschl&uuml;sselung der Funk&uuml;bertragung nach AES-256.<br />
Die Sender liefern&nbsp;bis zu zehn Stunden Dauerbetrieb bei Verwendung der Shure Lithium-Ionen-Akkus. Diese Akkus zeigen zudem die verbleibende Betriebszeit exakt in Stunden und Minuten an.</p>

<p>Alternativ k&ouml;nnen die Sender auch bis zu neun Stunden mit konventionellen AA-Batterien arbeiten. Die Sendeleistung kann zwischen 1 oder 10 mW gew&auml;hlt werden, um die Batterielaufzeit zu optimieren.</p>

<p>QLX-D bietet HF- Spektrumeffizienz innerhalb des UHF-Bereichs. Bis zu 22 Sender k&ouml;nnen gleichzeitig auf einem 8-MHz Kanal realisiert werden. Zus&auml;tzlich arbeiten die Frequenzb&auml;nder hinauf bis zu 72 MHz, womit Anwender von &nbsp;QLX-D mehr Kan&auml;le betreiben k&ouml;nnen, als mit jedem vergleichbaren Drahtlossystem&nbsp;in seiner Klasse.&nbsp;</p>

<h4>Wie einfach ist die Einrichtung und der Betrieb des QLX-D?</h4>

<p>QLX-D bietet:&nbsp;</p>

<ul>
	<li>schnelles und einfaches Auffinden und Zuweisen freier Frequenzen dank automatischer Kanalsuche und IR-Sync. Network Scan erlaubt einem Empf&auml;nger, Frequenzen per Knopfdruck allen Empf&auml;ngern im gleichen Frequenzband des Netzwerks bereitzustellen.</li>
	<li>propriet&auml;res Gain-Ranging von Shure zur Optimierung der Systemdynamik f&uuml;r s&auml;mtliche Pegel der Eingangsquellen, beseitigt die notwendige, manuelle Pegeljustierung der Sender.</li>
	<li>der Empf&auml;nger verf&uuml;gt &uuml;ber einen eingebauten DHCP-Client f&uuml;r die automatische Einstellung der Netzwerkkonfiguration.</li>
	<li>Frequenzkoordination mit Shure Wireless Workbench&reg;.</li>
</ul>


QLX-D User Guide

QLX-D CAD

QLX-D Brochure

QLX-D Spec Sheet

QLX-D Command Strings

QLX-D Architect Specifications

<ul>
	<li>24-Bit-Audioaufl&ouml;sung mit 120 dB Dynamikumfang.</li>
	<li>2,9 ms Systemlatenz.</li>
	<li>robuste Vollmetallkonstruktion.</li>
	<li>IR-Sync zwischen Sender und Empf&auml;nger.</li>
	<li>Funk&uuml;bertragung mit Verschl&uuml;sselung nach AES-256.</li>
	<li>bis zu zehn Stunden Dauerbetrieb des Senders mit Shure Lithium-Ionen-Akkus und Restzeitanzeige in Stunden und Minuten mit einer Genauigkeit von bis zu 15 Minuten.</li>
	<li>bis zu neun Stunden Dauerbetrieb des Senders mit herk&ouml;mmlichen AA-Batterien.</li>
	<li>HF-Sendeleistung umschaltbar zwischen 1 mW und 10 mW.</li>
	<li>bis zu 22 Sender k&ouml;nnen gleichzeitig in einem 8-MHz-Kanal im UHF-Bereich arbeiten.</li>
	<li>Frequenzbandabdeckung bis 72 MHz.</li>
	<li>automatische Kanalsuche.</li>
</ul>


Unverfälschter Klang

Langfristige Power

Shure QLX-D Digital Wireless System

QLX-D kombiniert eine robuste Funkleistung mit einer komfortablen Konfiguration und hochwertiger, digitaler Audioqualität.

QLX-D

Playlist: Shure QLX-D Digital Wireless System

QLX-D Digital Wireless Systems: QLXD1 Digital Wireless Bodypack

QLX-D Digital Wireless Systems: QLXD2 Digital Wireless Handheld

QLX-D Digital Wireless Systems: Spectrum Efficiency

Gewinner des ProSoundWeb Reader’s Choice Award 2015 in der Kategorie „Mikrofone, Funksysteme“


"Das digitale Funkset besticht mit einem robusten, bühnentauglichen Auftreten in schwerer Metallausführung, einem glasklaren Sound sowie einer einfachen Einrichtung des Systems."


Bonedo, November 2014

"Mit dem neuen Shure QLX-D Wireless System hat der bekannte Hersteller einen Volltreffer gelandet. Das Funksystem ist sowohl für professionelle Anwender, die auf die noch weiter reichenden Features der ULX-D verzichten können, als auch für ambitionierte Musiker interessant."


Amazona.de, September 2014

Mittelgroße Locations erfordern mehr drahtlose Funktionalität. Das digitale QLX-D® Drahtlossystem ist für diese Herausforderung mehr als bereit. Die zuverlässige HF-Performance in Kombination mit einem umfangreichen Feature-Set stellt ein kosteneffizientes Wireless-Upgrade dar. Und eine intelligente Investition in deinen Sound.

QLX-D,

Drahtlossystem

SLX-D CAD Files

SB903 User Guide

SLX-D Frequency Compatibility Chart

SLX-D Spec Sheets

SLX-D Quick Start Guide

SBC10-903 User Guide

SBC203 User Guide

SLX-D User Guide

SLX-D Command Strings

SLX-D Architect Specifications

<p>Klar und deutlich. Pr&auml;senter und transparenter Klang ist bei jedem Auftritt essentiell. SLX-D bietet kristallklare digitale Klangqualit&auml;t mit einem Dynamikbereich von &gt;118 dB.</p>

<p>Keine Dropouts mehr. Die SLX-D Systeme erm&ouml;glichen eine stabile, effiziente Signal&uuml;bertragung und absolut zuverl&auml;ssige Performance.</p>

<p>Anschalten. Synchronisieren. Fertig. Spielend leichte Systemeinrichtung. Mit HF-Scan und IR-Sync nutzen Sie im Handumdrehen den besten verf&uuml;gbaren Kanal. F&uuml;r eine noch einfachere Einrichtung bietet jeder SLX-D Empf&auml;nger die Guided Frequency Setup Funktion.</p>

<p>F&uuml;r den gro&szlig;en Auftritt. Mit einer gro&szlig;en Auswahl an Handsender, Lavalier-und Headset-Mikrofonen f&uuml;r Sprache, Gesang und Instrumente sowie bis zu 32 kompatiblen Kan&auml;len pro 44 MHz Frequenzband* eignet sich SLX-D auch f&uuml;r besonders anspruchsvolle Anwendungen. *abh&auml;ngig von L&auml;nderbestimmungen oder Umgebung.</p>

<p>Von der ersten bis zur letzten Sekunde. Bereit f&uuml;r ganzt&auml;gige Pr&auml;sentationen sowie die Vorstellung am Abend &ndash; bis zu 8 Stunden Laufzeit mit zwei AA-Batterien (enthalten) oder den separat erh&auml;ltlichen Shure SB903 Lithium-Ionen-Akkus und Ladezubeh&ouml;r.</p>

<p>Sofort einsatzbereiter Sound. Geradliniges Design und einfache Installation &mdash; Zubeh&ouml;r f&uuml;r Rackmontage ist im Lieferumfang enthalten. Zentrale Verwaltung mehrerer Systeme &uuml;ber Ethernet inklusive Group-Scan, Firmware-Updates und Einrichtung/Steuerung von Drittanbieterprodukten.</p>

<p>Flexibilit&auml;t f&uuml;r unterwegs. Mobile Empf&auml;nger und Aufstecksender mit den Bauformen, welche bei der Videoproduktion und im Filmtonbereich ben&ouml;tigt werden. Schnelles Einrichten, &Uuml;berwachen und Verwalten komplexer Mehrkanal-Konfigurationen mit dem Multi-Mic-Modus (nur SLXD5).</p>


Präsenter und transparenter

Das digitale Shure SLX-D Drahtlossystem liefert hochwertigen digitalen Klang und Netzwerksteuerung für alle Produktionsanforderungen.

Ob Hörsaal, Theater oder öffentlicher Veranstaltungsort: Die SLX-D Drahtlossysteme sind in vielen verschiedenen Ausführungen erhältlich. Sie bieten transparente 24-Bit-Audioqualität, ein einfaches Setup und absolut zuverlässige HF-Performance mit moderner Akkutechnologie. Die Serie umfasst Ein-Kanal-Empfänger im Halb-19-Zoll-Format, Zwei-Kanal-Empfänger im 19-Zoll-Format, mobile Empfänger, Hand-, Taschen- und Aufstecksender sowie eine große Auswahl an Gesangs-, Lavalier-, Headset- und Instrumentenmikrofone.

SLX-D ist kompatibel mit der Shure Wireless Workbench™ Software, der ShurePlus Channels App und drahtlosem Shure UHF-Zubehör wie Antennen und Antennensplittern (nur bei Rackempfängern).

SLX-D

SLX-D,

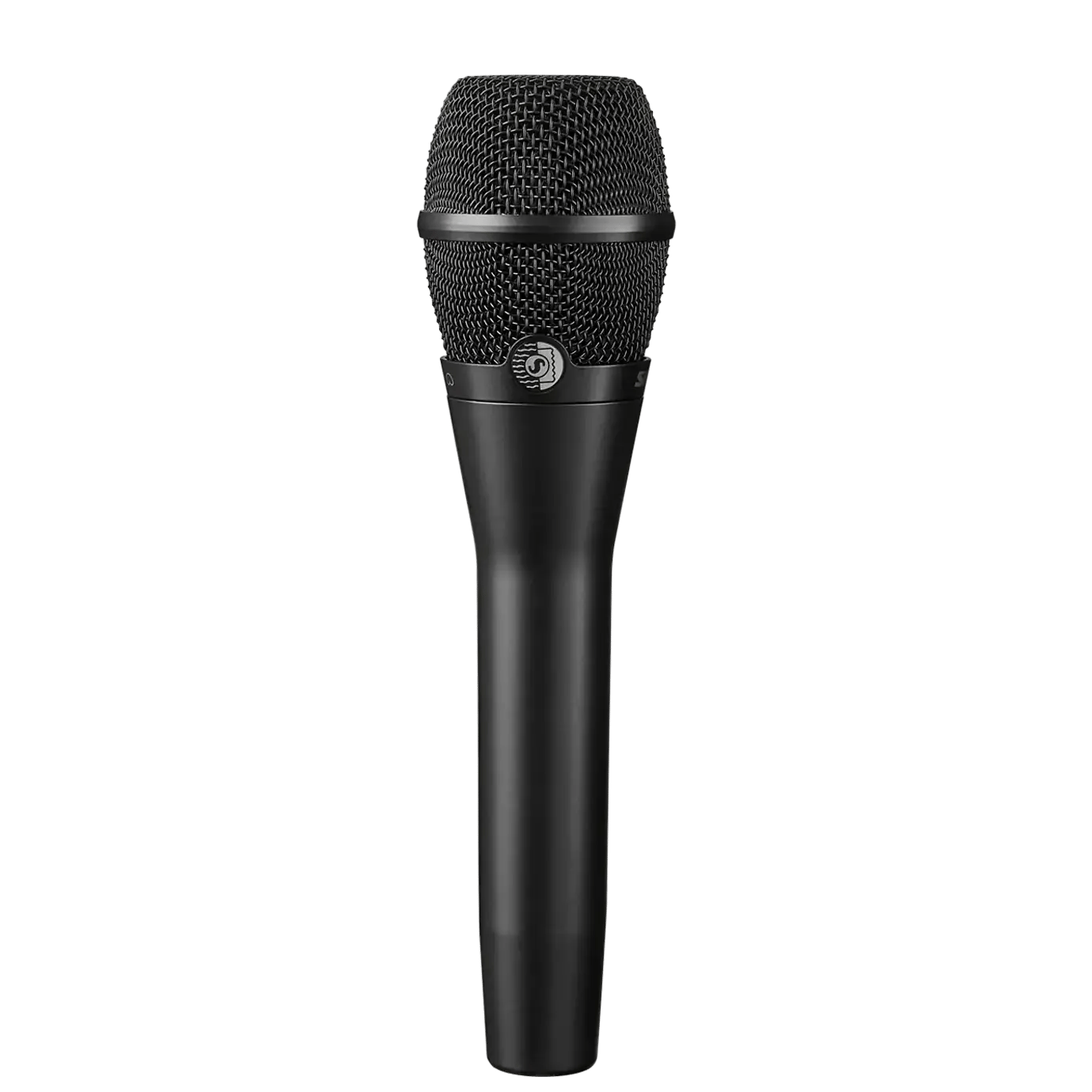

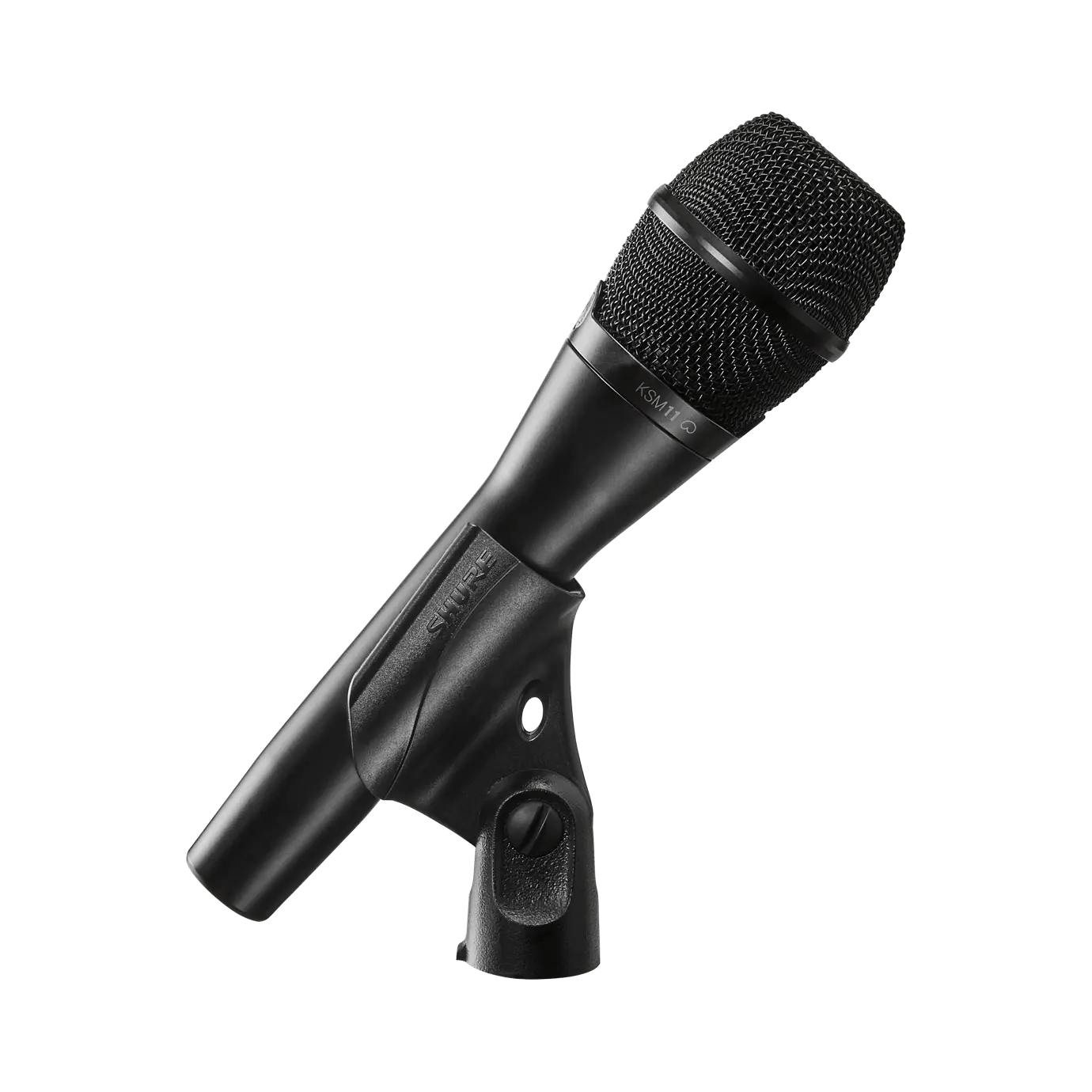

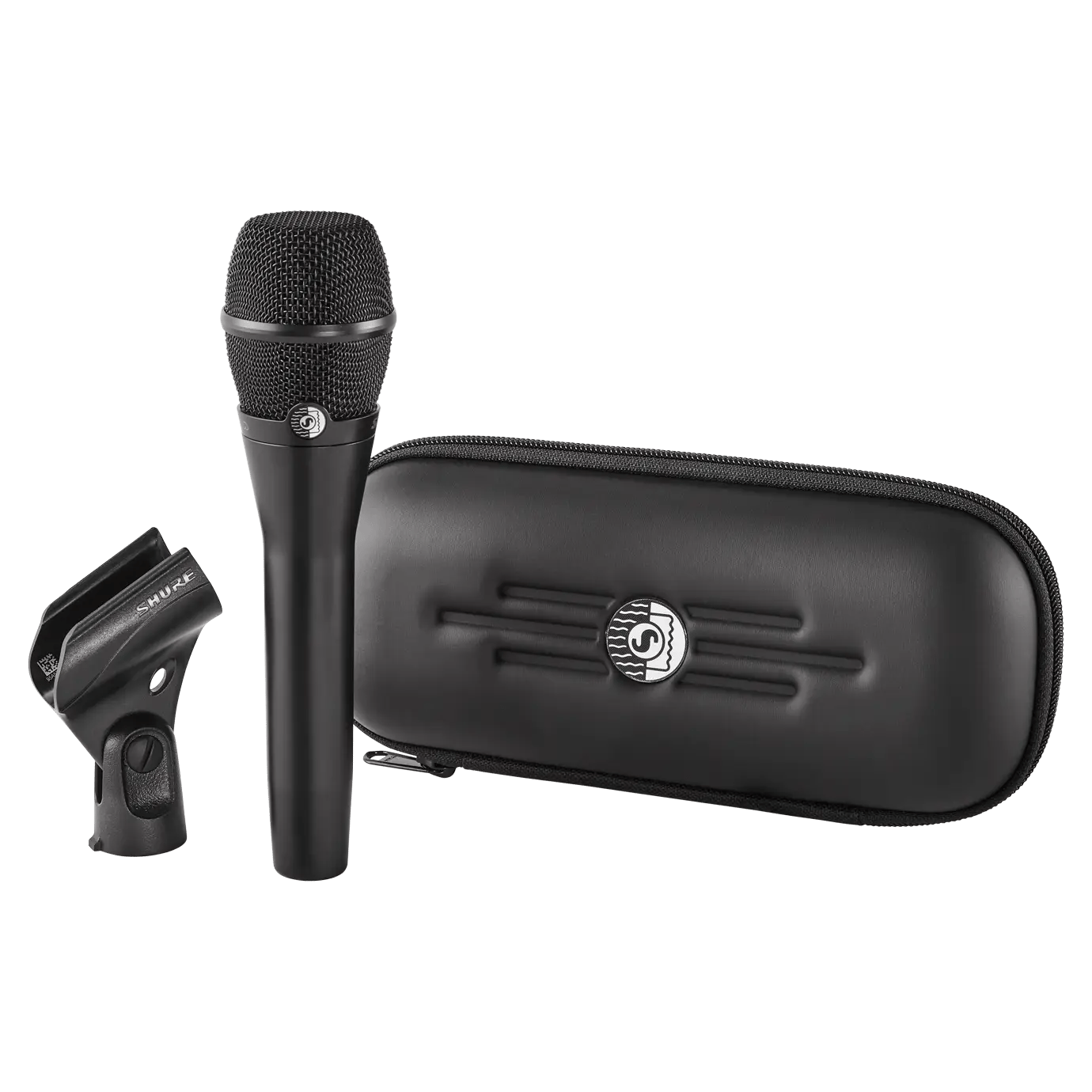

KSM11

Verwandte Produkte

Bewertungen

Weitere Informationen

The Path to Extraordinary Sound - Insights from TobyMac's Audio Pros

TobyMac x Shure Drahtlossystem– Erlebe die perfekte Harmonie
