Shure

DB15 Backplate Adapter für Axient® Digital ADX5D

<ul>
	<li>DB15 Backplate für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger</li>
	<li>Für Slot-In-Geräte mit DB15-Anschluss wie professionelle Broadcast-Kameras</li>
	<li>DB15 D-Sub-Anschluss für Audiosignale und zur Spannungsversorgung</li>
	<li>Mehrere Konfigurationen für den Audioausgang: Ist nur ein Audiokanal vorhanden, kann der 3,5 mm Audioanschluss des ADX5D in verschiedenen Konfigurationen verwendet werden.</li>
	<li>Verliersichere Schrauben (Kreuzschlitz) für einfache Montage am ADX5D.</li>
	<li>Abstandselement zur passgenauen Montage im Lieferumfang enthalten</li>
</ul>

DB15 Backplate Adapter für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger

Axient Digital

Ein wesentlicher Vorteil von Drahtlosempfängern in Slot-In-Bauweise sind die vielseitigen Konfigurationsmöglichkeiten für verschiedenste Anwendungsfälle. Sie können z.B. direkt in Kameras oder Geräte mit Multi-Coupler eingesteckt oder separat in Verbindung mit einem Spannungsverteiler oder einem Batterieaufsatz betrieben werden.

Die ADX5BP-DB15 Backplate dient zum Anschluss des mobilen Axient® Digital ADX5D Kameraempfängers an Slot-In-Geräte mit 15-poligem Stecker wie professionelle Broadcast-Kameras und Multi-Coupler-Geräte. Wenn nur ein Audiokanal vorhanden ist, kann der 3,5 mm Audioanschluss des ADX5D zur Audioausgabe von Kanal 1, Kanal 2, Kanal 1+2 in Stereokonfiguration oder Kanal 1+2 monosummiert verwendet werden. Verliersichere Schrauben (Kreuzschlitz) für einfache Montage am ADX5D.

ADX5BP-DB15

DB25 Backplate Adapter für Axient® Digital ADX5D

<ul>
	<li>DB25 Backplate für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger</li>
	<li>Für Slot-In-Geräte wie professionelle Broadcast-Kameras und Multi-Coupler-Geräte</li>
	<li>DB25 D-Sub-Anschluss für Audiosignale und zur Stromversorgung</li>
	<li>Für SuperSlot und UniSlot Geräte</li>
	<li>Verliersichere Schrauben (Kreuzschlitz) für einfache Montage am ADX5D.</li>
	<li>Abstandselement zur passgenauen Montage im Lieferumfang enthalten</li>
</ul>

DB25 Backplate Adapter für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger

Ein wesentlicher Vorteil von Drahtlosempfängern in Slot-In-Bauweise sind die vielseitigen Konfigurationsmöglichkeiten für verschiedenste Anwendungsfälle. Sie können z.B. direkt in Kameras oder Geräte mit Multi-Coupler eingesteckt oder separat in Verbindung mit einem Spannungsverteiler oder einem Batterieaufsatz betrieben werden.

Die ADX5BP-DB25 dient zum Anschluss des mobilen Axient® Digital ADX5D Kameraempfängers an Slot-in-Geräte mit 25-poligem D-Sub-Stecker. Dieser Anschlusstyp wird häufig bei Geräten verwendet, die mehrere Schnittstellen oder Kanäle in einem kompakten Format benötigen, z.B. SuperSlot™ und UniSlot® Geräte. Verliersichere Schrauben (Kreuzschlitz) für einfache Montage am ADX5D.

ADX5BP-DB25

L-Mount-Batterieaufsatz für Axient® Digital ADX5D

<ul>
	<li>L-Mount-Batterieaufsatz für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger</li>
	<li>Kompatibel mit L-Mount-Akkus</li>
	<li>Spannungsversorgung gleichzeitig mit einem oder zwei L-Mount-Akkus - ermöglicht schnelles Auswechseln eines Akkus im Betrieb</li>
	<li>Das Laden der Akkus über den Batterieaufsatz ist nicht möglich (externes Ladegerät erforderlich)</li>
	<li>Verwendung nur mit ADX5BP-TA3 Backplate (separat erhältlich)</li>
</ul>

L-Mount-Batterieaufsatz für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger

ADX5BS-L ist ein Batterieaufsatz für den mobilen Kameraempfänger Axient® Digital ADX5D für L-Mount-Akkus. Um den Axient® Digital ADX5D Batterieaufsatz zu verwenden, benötigen Sie die ADX5BP-TA3 Backplate zur Befestigung und Spannungsübertragung zwischen den Komponenten. Der ADX5BS-L ermöglicht die Spannungsversorgung des ADX5D über ein oder zwei L-Mount-Akkus. Werden zwei Akkus verwendet, ist der Austausch eines Akkus im laufenden Betrieb möglich. Die Akkulaufzeit variiert abhängig von der Anzahl, Art und Kapazität der verwendeten Akkus.

ADX5BS-L

Cold Shoe Adapter für Axient® Digital ADX5D

<ul>
	<li>Cold Shoe Adapter für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger</li>
	<li>Zur Anbringung an Kameras mit Cold Shoe Befestigung etc.</li>
	<li>Der Cold Shoe Aufsatz lässt sich entfernen, um die Grundplatte für andere Montageoptionen zu nutzen.</li>
</ul>

Cold Shoe Adapter für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger

Der ADX5-MOUNT ist ein Cold Shoe Adapter für den mobilen Kameraempfänger Axient® Digital ADX5D. Der ADX5-MOUNT wird mit 4 verliersicheren Schrauben an der Unterseite des ADX5D montiert und ermöglicht die Anbringung auf Kameras und Geräten mit Cold Shoe Befestigung. Der Cold Shoe Aufsatz lässt sich entfernen, um die Grundplatte für andere Montageoptionen zu nutzen.

ADX5-MOUNT

AA-Batterieaufsatz für Axient® Digital ADX5D

<ul>
	<li>AA-Batterieaufsatz f&uuml;r Axient&reg; Digital ADX5D Zwei-Kanal Kameraempf&auml;nger</li>
	<li>Kompatibel mit Batterien und Akkus der Gr&ouml;&szlig;e AA (Alkaline oder wiederaufladbar)&nbsp;</li>
	<li>Bei Verwendung von Akkus der Gr&ouml;&szlig;e AA l&auml;dt der ADX5BS-AA diese nicht auf</li>
	<li>Verwendung nur mit ADX5BP-TA3 Backplate (separat erh&auml;ltlich)</li>
</ul>

AA-Batterieaufsatz für den mobilen Zwei-Kanal Kameraempfänger ADX5D

Der ADX5BS-AA ist ein Batterieaufsatz für AA-Batterien für den mobilen Kameraempfänger Axient® Digital ADX5D. Um den Batterieaufsatz für den Axient® Digital ADX5D Kameraempfänger zu verwenden, benötigen Sie die ADX5BP-TA3 Backplate zur Befestigung und Spannungsübertragung zwischen den Komponenten. Der ADX5BS-AA ermöglicht die Spannungsversorgung des ADX5D über sechs AA-Batterien. Die Batterielaufzeit variiert abhängig von der Art und Kapazität der verwendeten Batterien.

ADX5BS-AA

ADX5BS-AA,

Wireless Workbench 7

ShurePlus™ Channels

Der mobile Zwei-Kanal ADX5D Slot-In Empfänger setzt neue Maßstäbe in Sachen Spektrumseffizienz. Zu seinen bahnbrechenden Leistungsmerkmalen zählen eine große Schaltbandbreite, eine niedrige Latenz sowie ein High-Density-Modus (HD), welche auch in der anspruchsvollsten HF-Umgebung eine zuverlässige Leistung gewährleisten. Als Drahtlosempfänger der Axient Digital ADX Serie bietet der ADX5D mit dem ShowLink® Direct Mode die Möglichkeit, Einstellungen der Axient Digital Sender ohne externe Zusatzgeräte fernzusteuern.* Absolut zuverlässige HF-Übertragung. Makellose Audioqualität. Axient Digital-Qualität und -Performance. In mobiler Slot-In Ausführung. Führende mobile Drahtlostechnologie.

Hinweis: Bitte achten Sie beim Kauf einzelner Drahtloskomponenten auf übereinstimmende Frequenzbänder, um einen einwandfreien Betrieb des Systems zu gewährleisten.

* Länderspezifische Beschränkungen

<ul>
	<li>Die automatische Interferenzvermeidung ist bei US-Modellen auf den manuellen Modus beschränkt, wenn DB15 oder DB25 Backplate Adapter verwendet werden.</li>
	<li>Die ShowLink-Funktionalität steht bei der Verwendung von US-Modellen in Kombination mit Geräten von Drittanbietern nicht zur Verfügung.</li>
</ul>

Axient® Digital Mobiler 2-Kanal Slot-In Kameraempfänger

<ul>
	<li data-pm-slice="1 1 []">Zwei-Kanal Drahtlosempfänger im mobilen Slot-In Design</li>
	<li data-pm-slice="1 1 []">Makellose Audioqualität</li>
	<li data-pm-slice="1 1 []">Große Schaltbandbreite mit bis zu 166 MHz (regionsabhängig)</li>
	<li data-pm-slice="1 1 []">Hohe Spektrumseffizienz, basierend auf einem fortschrittlichen digitalen Modulationsschema, ermöglicht mehr Funkkanäle im verfügbaren HF-Bereich</li>
	<li data-pm-slice="1 1 []">Der High Density (HD) Modus sorgt für eine noch effizientere Nutzung des Funkspektrums (abhängig von der Anwendung)</li>
	<li data-pm-slice="1 1 []">True Digital Diversity Empfang pro Kanal verhindert Signalausfälle und erhöht die Reichweite</li>
	<li data-pm-slice="1 1 []">Netzwerkbasierte Steuerung über die Wireless Workbench® Software und ShurePlus™ Channels App</li>
	<li data-pm-slice="1 1 []">Das fünf-Segment Channel Quality Meter gibt Auskunft über den HF Signal-Rausch-Abstand pro Kanal</li>
	<li data-pm-slice="1 1 []">Dieser Empfänger der ADX Serie mit ShowLink® Direct Mode ermöglicht die Fernsteuerung von Axient Digital Sendern ohne externe Zusatzgeräte*</li>
	<li data-pm-slice="1 1 []">Integration und Steuerung durch ausgewählte portable Mischer und Aufnahmegeräte von Drittanbietern für den HF-Scan und zur Einrichtung, Audio-Pegelanpassung, Überwachung der Batterielebensdauer von Sendern und vieles mehr.*</li>
	<li data-pm-slice="1 1 []">Party-Dial Funktion zum schnellen Wechsel zwischen HF-Kanälen einer zuvor gewählten Frequenzgruppe</li>
	<li data-pm-slice="1 1 []">Drei Backplate Adapter Optionen zur Anpassung an verschiedene Anwendungen und Steckertypen* (separat erhältlich)</li>
	<li data-pm-slice="1 1 []">Verbessertes Shortcut-Menü für schnellen Zugriff auf die wichtigsten Funktionen und Menüs</li>
	<li data-pm-slice="1 1 []">3,5 mm Audioanschluss als Kopfhörerausgang oder symmetrischer Line-Ausgang nutzbar</li>
	<li data-pm-slice="1 1 []">Montageplatte mit Cold Shoe Adapter (separat erhältlich)</li>
	<li data-pm-slice="1 1 []">Abnehmbare Antennen mit Standard SMA-Anschlüssen</li>
	<li data-pm-slice="1 1 []">Hochauflösendes OLED-Display</li>
	<li data-pm-slice="1 1 []">USB-C-Anschluss für Firmware-Aktualisierungen</li>
	<li data-pm-slice="1 1 []">Übersichtliche Benutzeroberfläche</li>
	<li data-pm-slice="1 1 []">Geringe Latenz, 2 Millisekunden im Standard Modus</li>
</ul>

Shure Axient Digital ADX5D Kameraempfänger

Überzeugende Axient Digital HF-Performance, Spektrumseffizienz und transparente Audioqualität im mobilen Slot-In Design. Axient Digital. Jetzt mobil.

Axient Digital ADX5D Tutorial: Installation

Axient Digital ADX5D Tutorial: Scannen und Synchronisieren

Axient Digital ADX5D Tutorial: Kopfhörer- / AUX-Ausgang verwenden

Axient Digital ADX5D Tutorial: ShowLink® im Network Mode verwenden

Axient Digital ADX5D Tutorial: ShowLink® im Direct Mode verwenden

Sie sind verantwortlich für den Ton auf Bühnen, in Sportstadien oder an welches Set Ihr Beruf Sie auch führt? Dann müssen Sie sich auf ein Drahtlossystem verlassen, das jede Situation perfekt meistert. Der Axient® Digital ADX5D Zwei-Kanal Kameraempfänger ist kompatibel zu allen Sendern der AD und ADX Serien und bietet überzeugende HF-Performance, Spektrumseffizienz und vollkommen transparente Klangqualität in einer mobilen Slot-In-Ausführung. Somit können nun auch professionelle Tontechniker:innen im Film und Broadcast-Bereich von der erstklassigen Audioqualität und der hohen Leistungsfähigkeit des branchenführenden digitalen Drahtlossystems profitieren. Drahtlose Spitzenklasse. Endlich mobil.

ADX5D

ADX5D,

ADX5D Mobiler Kameraempfänger, 470-636MHZ

ADX5D=-A

ADX5D Mobiler Kameraempfänger, 606-810MHZ

ADX5D=-B

ADX5D Mobiler Kameraempfänger, 925–1000MHZ

ADX5D=-C

Filtere nach Produktkategorie und dann nach Serie

Suche nach Stadt, Region oder Postleitzahl

Finde einen Händler in Deiner Nähe

Bitte wähle dein Land, um verfügbare Händler zu sehen.

Nach Händlertyp filtern

- Shure Germany

Kabellänge

Farben

Anschluss

Wähle eine Kombination

Frequenzband

Meine Frequenz finden

Im Lieferumfang enthaltene Kabel

Im Lieferumfang enthaltene Mikrofonkapseln

Studio Set

Ein-/Ausschalter

Form

Stativausführung

Release Titel

Wenn Du dieses Video abspielst, können Cookies durch den Anbieter der Videoplattform gesetzt werden, zu denen du weitergeleitet wirst Da Du der Verwendung von Cookies nicht zugestimmt hast, haben wir die Wiedergabe dieses Videos blockiert. Um das Video abzuspielen, musst Du uns Deine Zustimmung geben, indem Du unten auf den Button klickst.

ADX5BP-TA3

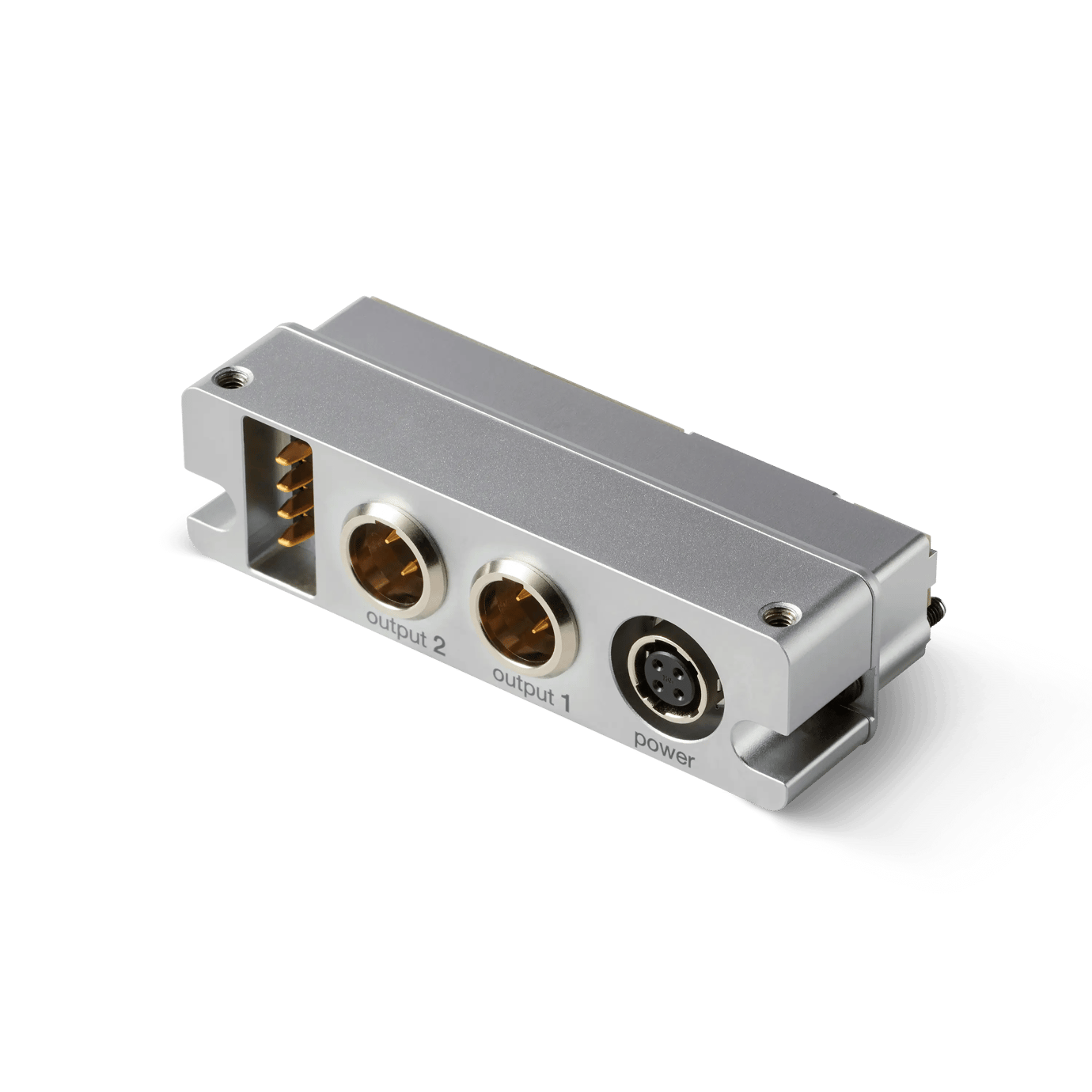

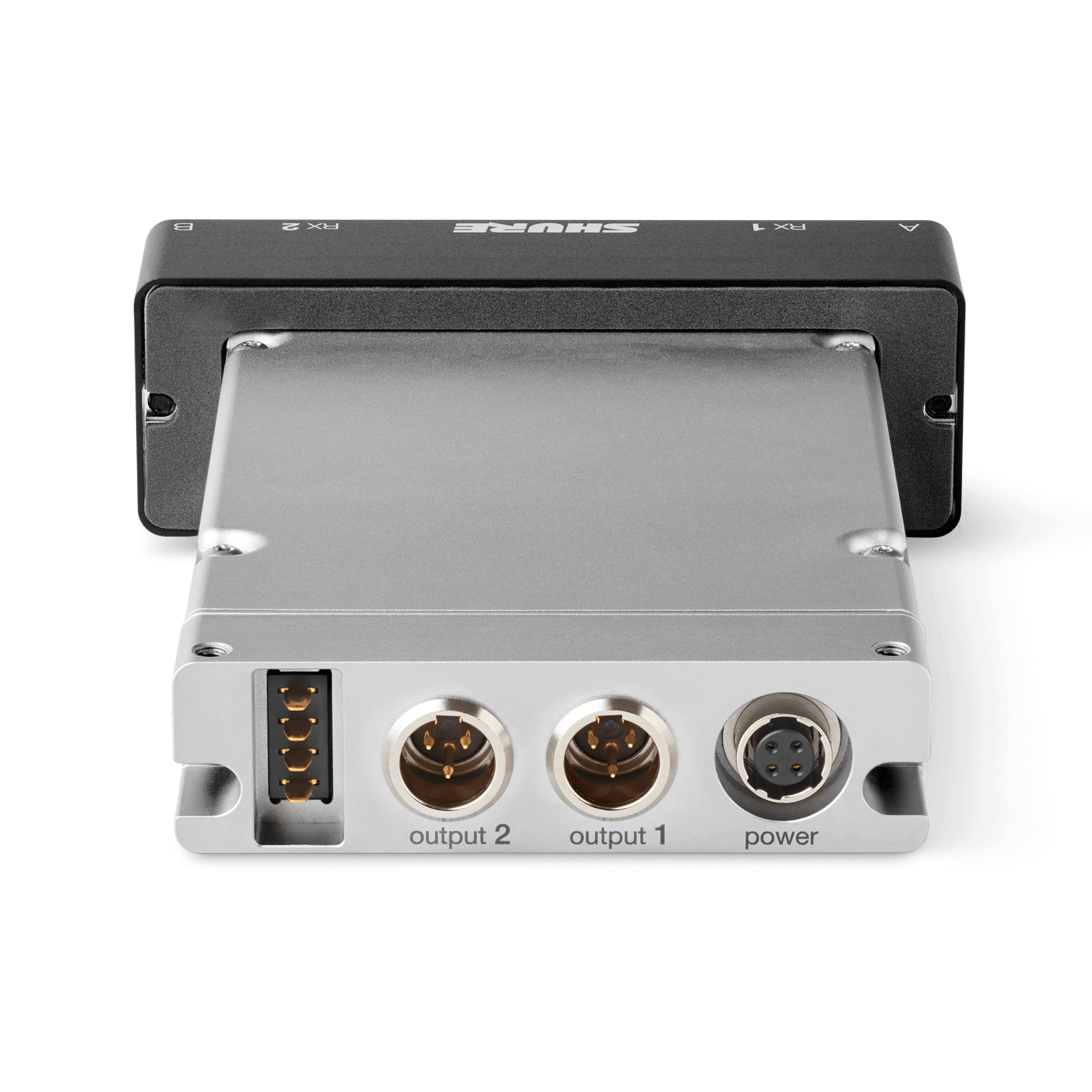

TA3 Backplate für Axient® Digital ADX5D

<ul>
	<li>TA3 Backplate für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger</li>
	<li>2 x analoge TA3-Ausgänge</li>
	<li>Ausgang 1 kann als zweikanaliger digitaler AES3-Ausgang konfiguriert werden (Ausgang 2 wird im AES3 Betrieb deaktiviert)</li>
	<li>1 x 4-poliger Stromanschluss für Batterieaufsatz</li>
	<li>1 x 4-polige Hirose-Anschlussbuchse für Stromversorgung</li>
	<li>Eingangsspannung: 6 V DC bis 18 V DC</li>
	<li>Verliersichere Schrauben (Kreuzschlitz) für einfache Montage am ADX5D.</li>
	<li>Kompatibel mit Shure WA451 Adapterkabel (TA3F-zu-XLR)</li>
</ul>

TA3 Backplate für Axient® Digital ADX5D Zwei-Kanal Kameraempfänger

Ein wesentlicher Vorteil von Drahtlosempfängern in Slot-In-Bauweise sind die vielseitigen Konfigurationsmöglichkeiten für verschiedenste Anwendungsfälle. Sie können z.B. direkt in Kameras oder Geräte mit Multi-Coupler eingesteckt oder separat in Verbindung mit einem Spannungsverteiler oder einem Batterieaufsatz betrieben werden.

Die ADX5BP-TA3 Backplate ermöglicht den Anschluss des Axient® Digital ADX5D Kameraempfängers an professionelle Broadcast-Kameras, Multi-Coupler-Geräte und Spannungsverteiler. Das Backplate bietet einen vierpoligen Anschluss für den Shure Batterieaufsatz, zwei TA3 Audioausgänge (3-pol. Mini-XLR, TQG) und eine vierpolige, arretierende Hirose-Anschlussbuchse für die Stromversorgung. Verliersichere Schrauben (Kreuzschlitz) für einfache Montage am ADX5D. 2 Audioausgangskanäle; Ausgang 1 und 2 des ADX5BP-TA3 sind analog. Ausgang 1 lässt sich im Gerätemenü als digitaler AES3-Ausgang konfigurieren (Der Analogausgang 2 wird im AES3 Betrieb deaktiviert).

ADX5BP-TA3
